Tür

Die Konstruktion im Detail:

Die Tür wird analog zum "Fenster" konstruiert. Sie wird hier als "macro" ausgef_ührt um den Öffnungswinkel frei wählbar zu halten.

#macro Door (Door_Angle)
union{  // I
 difference{
  box{<-0.50,0.01,-0.02>,< 0.50,1.80,0.02>}
  box{<-0.45,0.85,-0.03>,<-0.03,1.27,0.03>}
  box{< 0.03,0.85,-0.03>,< 0.45,1.27,0.03>}
  box{<-0.45,1.33,-0.03>,<-0.03,1.75,0.03>}
  box{< 0.03,1.33,-0.03>,< 0.45,1.75,0.03>}
  texture{Door_Texture_1}
  } // ---end of difference
 box{ <-0.49,0.81,0.0>,< 0.49,1.79,0.001>
      texture{T_Glass3}}  // no interior!!!
 // door handle
 union{ // II
  sphere  {<-0.15,0,-0.07>, 0.015 }
  cylinder{<-0.15,0,-0.07>,<0,0,-0.10>,0.015}
  sphere  {< 0,0,-0.07>, 0.015}
  cylinder{< 0,0,-0.07 >,<0,0,0>, 0.015}
  cylinder{< 0,0,-0.035>,<0,0,0>, 0.04}
  texture { Chrome_Metal
            finish {ambient 0.1 diffuse 0.9}}
  translate<0.43,0.75,0>
  }// end of union II

 // rotation of the door:
 translate< 0.50,0,0>
 rotate<0,-Door_Angle,0>
 translate<-0.50,0,0>
 } // ---end of union I
#end // ------------ end of Door(...) macro

#declare Door_Hole =   //symmetric!!!
  box{<-0.50,0.01,-0.50>,< 0.50,1.80,0.50>
      texture{Wall_Texture_2}}
//--------- end of Door_Hole ---------------

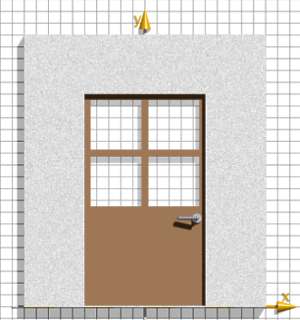

Eine Tür mit Fenstern und Türgriff.

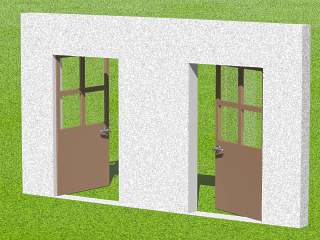

Um die Türen an ihren Positionen zu plazieren, definiert man zuerst ihre Positionen mit Platzhaltern. Dann kann man die Türlöcher von der Wand abziehen und die Türen an ihre Positionen schieben.

#declare Door_Positon_1 = <-1,0,0>;
#declare Door_Positon_1 = < 1,0,0>;

difference{
box   { <-2,0,0>,< 2,2.3,0.2>
        texture {Wall_Texture_1}}
object{ Door_Hole translate Door_Positon_a}
object{ Door_Hole translate Door_Positon_b}
} // end of difference --------------------

object{ Door(85) translate Door_Positon_1}
object{ Door(25) scale<-1,1,1>
                 translate Door_Positon_2}
//-----------------------------------------

Klicken Sie hier für die vollständige Szenenbeschreibung
für POV-Ray: ".txt"-Datei or ".pov"-Datei
