Shoji - eine japanische Papierwand

Eine einzelnes Shoji-Element als macro

Ein Gitter aus Rahmen mit transparentem Papier

Das Gittermuster der Rahmen wurde durch vertikale und horizontale dünne Quader realisiert, welche durch eine While-Schleife positioniert werden. Die ünnen Quader bestehen aus zweierlei Quadern mit einer helleren und einer dunkleren Schattierung der selben Texture - dies machte das Gitter wesentlich plastischer wenn das Objekt nur von indirektem Licht (ambient) bestrahlt wird also im Schatten liegt.

// -----------------------------------------------------
#declare Shoji_WoodTX  =
 texture{ pigment{color LightWood*1.5 quick_color White}
          finish {ambient 0.55 diffuse 0.50 phong 1}}
          // für sichtbare yz-Oberfgläche
#declare Shoji_WoodTY  =
 texture{ pigment{color LightWood*1.5 quick_color White}
          finish {ambient 0.50 diffuse 0.55 phong 1}}
          // für sichtbare xz-Oberfgläche

#macro HortS(Dx,Dy,Dz)
#local D = 0.0001; // just a little bit !!
union{
 box {<D,D,D>,< Dx-D,Dy-D,Dz  > texture{Shoji_WoodTX}}
 // dies ist die sichtbare yz-Oberfgläche
 box {<D,D,D>,< Dx-D,Dy  ,Dz-D> texture{Shoji_WoodTY}}
 // dies ist die sichtbare xz-Oberfgläche
} #end // ----------------------------------------------

Teilweise transparente Papier durch "material":
Um den Schattenwurf sichtbar zu machen ist es notwendig "caustics" in der "interior"-Anweisung von "material" zu verwenden.

// ------------------------------------------------
#declare Shoji_M =
 material{texture {pigment{color White filter 0.27
                           quick_color White}
                   normal {bumps 0.1 scale 0.002}
                   finish {ambient 0.65 diffuse 0.45
                           phong 0.5}
                  }
          interior{caustics 0.002
                  }
          }// end of material ----------------------

Das vollständige Shoji-Element wird durch eine "union" zweier als "macros" definierten _Objekte gebildet:
1. die Papierwand mit dem inneren Gitter:

#macro Shoji(WideX,WideY,XNr,YNr)
// XNr = Anzahl der Segmente in x Richtung
// YNr = Anzahl der Segmente in y Richtung

2. den hölzernen Außenrahmen:

#macro Window1(WideX, WideY,FrameXY,FrameZ)
// FrameXY = die Rahmen-Dicke in x- und y-Richtung
// Frame Z = die Rahmen-Dicke in z-Richtung

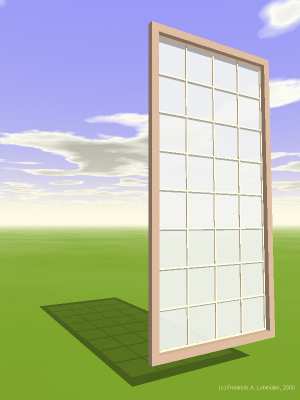

Ein einzelnes Shoji-Element
Zugehörige Szenenbeschreibung für POV-Ray:
".txt"-Datei oder ".pov"-Datei
